Hoe voorkomen kantellagers druklagers oververhitting in hogesnelheidsmachines?

Introductie

Bij hogesnelheidsmachines kan oververhitting een groot probleem zijn, vooral wanneer lagers worden blootgesteld aan hoge belastingen en snelheden. Kantellagers van het kussen spelen een cruciale rol bij het beperken van dit risico en zorgen ervoor dat apparatuur efficiënt en betrouwbaar werkt.

Wat zijn kantellagers?

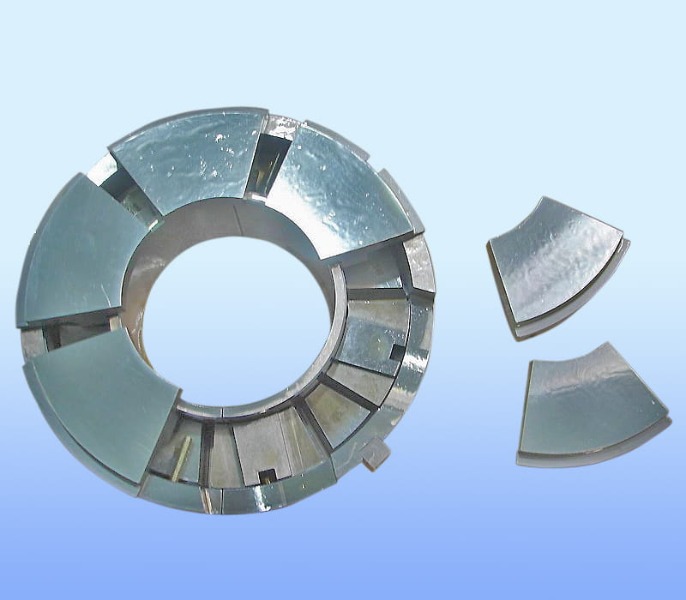

Kantellagers zijn speciaal ontworpen componenten die worden gebruikt in roterende machines, voornamelijk om axiale belastingen te ondersteunen. In tegenstelling tot traditionele lagers bestaan ​​kantellagers uit meerdere kussens, die elk afzonderlijk kunnen kantelen. Dit unieke ontwerp zorgt voor een efficiëntere verdeling van de belasting, waardoor wrijving wordt verminderd en overmatige warmteopbouw wordt voorkomen.

Deze lagers worden veel gebruikt in toepassingen waarbij rotatie met hoge snelheid plaatsvindt, zoals turbines, compressoren en grote elektromotoren. Hun vermogen om oververhitting te voorkomen is van cruciaal belang voor het behoud van de levensduur en prestaties van dergelijke machines.

De functie van druklagers met kantelkussens in hogesnelheidsmachines

Hogesnelheidsmachines genereren aanzienlijke hoeveelheden warmte als gevolg van wrijving tussen de roterende componenten. De primaire functie van een druklager met kantelkussen is het absorberen en verdelen van de axiale belasting en tegelijkertijd het verminderen van de wrijving tussen bewegende delen. Dit voorkomt niet alleen oververhitting, maar zorgt ook voor een soepele werking en minimaliseert slijtage.

Belangrijkste functies:

• Belastingsverdeling: De afzonderlijke remblokken in druklagers met kantelblokken kunnen kantelen als reactie op de axiale belasting, waardoor de kracht gelijkmatig wordt verdeeld. Dit helpt geconcentreerde drukpunten te voorkomen, die oververhitting kunnen veroorzaken.
• Verminderde wrijving: Terwijl de remblokken kantelen, vormen ze een hydrodynamische smeerfilm tussen het lager en de as. Dit vermindert direct contact, waardoor wrijving en warmteontwikkeling worden verminderd.
• Verbeterde koeling: Door de positie van de remblokken continu aan te passen, zorgen kantellagers voor een betere warmteafvoer door het smeermiddel, dat vaak door kanalen in het lager wordt gepompt voor een betere koeling.

Hoe kantellagers oververhitting voorkomen

De sleutel tot het voorkomen van oververhitting ligt in het vermogen van het lager om wrijving te verminderen en de koeling te vergroten. Terwijl de remblokken kantelen, creëren ze een dunne smeerfilm die een kussen vormt tussen de bewegende delen. Deze hydrodynamische werking voorkomt metaal-op-metaal contact, waardoor slijtage en warmteontwikkeling worden verminderd.

Bovendien zijn de druklagers van het kantelkussen ontworpen om variabele belastingen en snelheden op te vangen. Dit aanpassingsvermogen helpt de smeringsomstandigheden te behouden, waardoor wordt verzekerd dat het lager zelfs onder omstandigheden efficiënt werkt. Deze voortdurende aanpassing aan de belasting zorgt ervoor dat het lager koel blijft, zelfs als de machine langere tijd op hoge snelheid draait.

Factoren die bijdragen aan oververhitting bij hogesnelheidsmachines:

• Verhoogde belasting: Hogere axiale belastingen kunnen een grotere wrijving veroorzaken, waardoor de kans op oververhitting toeneemt.
• Onvoldoende smering: Zonder de juiste smering neemt de wrijving tussen het lager en de as toe, wat resulteert in overmatige warmteontwikkeling.
• Overmatige snelheid: Werken op hoge snelheden veroorzaakt meer wrijving, die, als deze niet wordt beheerd, tot oververhitting kan leiden.

Kantellagers verminderen deze problemen door ervoor te zorgen dat wrijving wordt geminimaliseerd en de smering optimaal blijft, waardoor overmatige warmteontwikkeling wordt voorkomen.

Toepassingen in hogesnelheidsmachines

Kantellagers zijn van cruciaal belang bij diverse hogesnelheidstoepassingen. Hiertoe behoren turbines, compressoren, elektromotoren en versnellingsbakken, waarbij de axiale belastingen hoog zijn en de machines werken met snelheden die normaal gesproken aanzienlijke warmte genereren.

In turbines bieden kantellagers bijvoorbeeld betrouwbare ondersteuning, waardoor oververhitting wordt voorkomen die schade aan kritieke componenten zou kunnen veroorzaken. Op dezelfde manier helpen deze lagers in compressoren en motoren de wrijving te verminderen, de algehele efficiëntie te verbeteren en thermische degradatie van onderdelen te voorkomen.

Voordelen van het gebruik van kantellagers

Verbeterde efficiëntie: Door wrijving te verminderen, zorgen kantellagers voor een soepelere werking, wat de algehele efficiëntie van de machine verbetert.

Langere levensduur: De verminderde wrijving en betere warmteafvoer dragen bij aan minder slijtage aan componenten, waardoor de levensduur van de machine wordt verlengd.

Energiebesparing: Minder wrijving betekent dat er minder energie nodig is om de rotatiesnelheid te handhaven, wat op de lange termijn energiebesparingen kan opleveren.

Minder onderhoud: De verbeterde koeling en verminderde slijtage zorgen voor minder onderhoud en minder frequente stilstand.

Belangrijkste kenmerken van druklagers met kantelkussen

Conclusie

Kantellagers zijn een essentiële oplossing om oververhitting in hogesnelheidsmachines te voorkomen. Hun unieke ontwerp, dat individuele kanteling van de remblokken en verbeterde smering mogelijk maakt, maakt ze van onschatbare waarde bij toepassingen met hoge belasting. Door wrijving te verminderen, de warmteafvoer te verbeteren en de machine-efficiëntie te verhogen, helpen deze lagers de prestaties en levensduur van kritieke machines te behouden.

Veelgestelde vragen

1. Wat is de primaire functie van druklagers van het kantelkussen?
De primaire functie is het absorberen van axiale belastingen en tegelijkertijd het verminderen van wrijving, waardoor oververhitting bij hogesnelheidsmachines wordt voorkomen.

2. Hoe verminderen druklagers van het kantelblok de wrijving?
De kantelpads creëren een hydrodynamische smeerfilm, waardoor direct metaal-op-metaal contact wordt voorkomen en wrijving wordt verminderd.

3. In welke typen machines worden kantellagers gebruikt?
Ze worden gebruikt in turbines, compressoren, elektromotoren en andere hogesnelheidsmachines die hoge axiale belastingen ondergaan.

4. Hoe voorkomen druklagers van het kantelblok oververhitting?
Door de belasting gelijkmatig te verdelen en voor een goede smering te zorgen, verminderen de druklagers van het kantelkussen de wrijving en verbeteren ze de koeling, waardoor warmteopbouw wordt voorkomen.

5. Wat zijn de voordelen van het gebruik van druklagers met kantelkussens?
Voordelen zijn onder meer verbeterde efficiëntie, langere levensduur van de machine, lager energieverbruik en lagere onderhoudskosten.
