Tekenen van schade aan kantellagers die u niet mag negeren

Kantellagers zijn cruciale componenten in roterende machines met hoge snelheid, zoals stoomturbines, gascompressoren en grote elektromotoren. Hun vermogen om stabiele rotordynamische prestaties te leveren en verkeerde uitlijning op te vangen, maakt ze onmisbaar in de moderne industrie. Zoals elk precisieonderdeel zijn kantellagers echter na verloop van tijd gevoelig voor beschadiging. Het negeren van vroege waarschuwingssignalen kan leiden tot catastrofale uitval van apparatuur, ongeplande stilstand en kostbare reparaties.

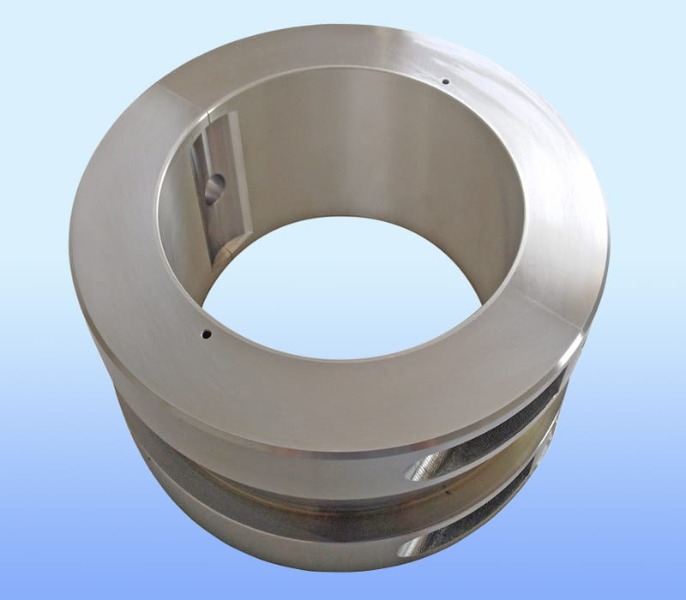

Het werkingsprincipe begrijpen

Voordat we de schadevormen identificeren, is het nuttig om te onthouden hoe kantellagers werken. Elke pad draait onafhankelijk, waardoor de vorming van een hydrodynamische wig mogelijk is, ongeacht de belastingsrichting of de assnelheid. Dit ontwerp minimaliseert kruislings gekoppelde stijfheid en elimineert vrijwel de instabiliteit van oliewervelingen. De complexiteit die deze prestaties mogelijk maakt, introduceert echter ook meerdere faalmechanismen. Het herkennen van het onderscheid tussen normale slijtagepatronen en kritieke schade is essentieel.

Visuele en fysieke tekenen van slijtage

De toegankelijke diagnosemethode blijft visuele inspectie tijdens gepland onderhoud. Bij het onderzoeken van kantellagers vereisen verschillende fysieke symptomen onmiddellijke aandacht.

Afwijkingen van het oppervlak van de pads

De babbitt-laag (wit metaal) op het padoppervlak is de verdedigingslinie. Elk van de volgende afwijkingen duidt op progressieve schade:

Hiervan zijn barsten en vlekken bijzonder gevaarlijk, omdat ze zich bij voortdurend gebruik snel voortplanten. Een enkele pad met ernstige vegen kan vuil overbrengen naar aangrenzende pads, waardoor cascadefouten ontstaan.

Draai- en steunschade

Kantellagers zijn afhankelijk van een vrije draaibeweging. Als het draaipunt (kogel-en-socket- of cilindrisch type) afvlakking, pekelvorming of corrosie vertoont, kan het kussen niet goed worden uitgelijnd. Een vastzittend kussen verliest zijn hydrodynamische voordeel, waardoor een ongelijkmatige verdeling van de belasting en plaatselijke oververhitting ontstaat. Inspecteer draaipunten op:

• Inkepingen door herhaalde impact
• Verlies van de oorspronkelijke kromming
• Verkleuring door wrijvingsverhitting
• Enig teken van frettingcorrosie (roodbruin poeder)

Thermische tekenen gedetecteerd tijdens bedrijf

Veel schademechanismen in kantellagers zijn het gevolg van thermische afwijkingen. Moderne conditiebewakingssystemen kunnen deze signalen opvangen voordat er zichtbare schade ontstaat.

Ongebruikelijke padtemperatuurspreiding

Bij een gezond lager functioneren alle remblokken binnen een nauw temperatuurbereik onder constante belasting. Een enkel kussentje dat een temperatuur vertoont die 5–8°C boven zijn buren ligt, duidt op een plaatselijke overbelasting of een zich ontwikkelende veeg. Omgekeerd kan een padkoeler dan andere worden gelost vanwege een verkeerde uitlijning of vastlopen van het draaipunt. Registreer temperatuurtrends in plaats van absolute waarden; een geleidelijke stijging van één pad in de loop van weken gaat vaak vooraf aan mislukking.

Snelle temperatuurschommelingen

Als de temperatuur van de remblokken binnen enkele minuten met meer dan ±3°C schommelt zonder veranderingen in de belasting, vermoedt u instabiliteit van de oliefilm of beginnende remblokken. Dit komt vooral veel voor bij lichtbelaste kantellagers, waarbij de remblokken tegen het draaipunt kunnen “rammelen”. Als dit niet wordt aangepakt, leidt dit tot wrijvingsslijtage aan het draaipunt en uiteindelijk verlies van de remblokpositie.

Warmtetoewijzing lagerhuis

Het gebruik van thermische beeldvorming op lagerbehuizingen kan hete plekken aan het licht brengen. Hoewel enige warmteontwikkeling normaal is, duidt een gelokaliseerde hete zone op één lijn met één kussen overmatige wrijving op dat kussen aan. Vergelijk thermische patronen over identieke lagers: asymmetrische verwarming is een betrouwbare waarschuwingssignaal.

Trillingssignaturen van schade aan het kantellager

Trillingsanalyse is misschien wel het krachtige hulpmiddel voor het vroegtijdig opsporen van schade aan kantellagers zonder de productie te onderbreken. Specifieke frequentiepatronen komen overeen met verschillende faalmodi.

Subsynchrone activiteit

Een van de belangrijkste voordelen van kantellagers is hun weerstand tegen oliewerveling. Als u een sterke trillingscomponent waarneemt bij een rijsnelheid van 0,4–0,48×, is dit niet de klassieke oliewerveling, maar kan dit duiden op:

• Pad fladdert door onvoldoende voorspanning
• Losse draaipassing waardoor pad-hop mogelijk is
• Problemen met de speling van het lagerhuis

Aanhoudende subsynchrone trillingen boven de pieksnelheid van 0,1 inch/seconde rechtvaardigen inspectie. Doe het niet af als “normaal” voor dit lagertype; gezonde kantellagers werken met een zeer lage subsynchrone energie.

Synchrone en harmonische pieken

Stijgende trillingen bij 1× rijsnelheid kunnen het gevolg zijn van beschadiging van het remblokoppervlak, waardoor een plaatselijke hoge plek ontstaat. Een kleine babbitt-overlay-scheur kan bijvoorbeeld een wrijving van één keer per omwenteling veroorzaken elke keer dat de as dat kussen passeert. Op dezelfde manier verschijnen er 2× of 3× harmonischen wanneer de oliefilm niet-lineair wordt als gevolg van remblokslijtage of schade aan het draaipunt.

Hoogfrequent barsten

Willekeurige, hoogfrequente trillingsuitbarstingen (vaak boven 1000 Hz) duiden op intermitterend metaal-op-metaal contact. Dit is gebruikelijk bij kantellagers met ernstig babbitt-verlies waarbij de stalen achterkant in contact komt met de as. Dergelijke signalen worden vaak gemist als het trillingssysteem alleen is ingesteld op algemene amplitudetrends.

Bevindingen van smeermiddelanalyse

Olieanalyse levert indirect maar krachtig bewijs van interne slijtage. Beperk het testen niet tot het aantal deeltjes; richt u op specifieke indicatoren voor kantellagers.

Babbitt-deeltjes

Tin, koper en antimoon zijn de belangrijkste elementen in babbitt op tinbasis. Een plotselinge stijging van deze metalen, vooral in deeltjes groter dan 10 micron, duidt op actieve remblokslijtage. Vergelijk met basiswaarden; elke verdubbeling na 100 bedrijfsuren is aanzienlijk. Merk op dat babbitt-deeltjes zacht zijn en onder een microscoop vaak als platte, zilverachtige vlokken verschijnen.

Oxidatie en vernis

Warmtegerelateerde afbraak van het smeermiddel produceert vernis en slib. Kantelbloklagers met onvoldoende doorstroming of overmatige remblokspeling genereren plaatselijke hete plekken die nabijgelegen olie oxideren. Hoge membraan patch colorimetrie (MPC) waarden (>20) of de aanwezigheid van bruine afzettingen op koelere oppervlakken duiden op geavanceerde thermische problemen. Vernis kan er ook voor zorgen dat de pads blijven plakken, waardoor een feedbacklus ontstaat die de schade versnelt.

Water- en deeltjesverontreiniging

Water boven de 500 ppm vermindert dramatisch het draagvermogen van de oliefilm, waardoor de vermoeidheid van de baby wordt versneld. Ondertussen nestelen harde deeltjes (silica uit afdichtingen, ijzer uit andere componenten) zich in het oppervlak van het kussen, waardoor contraproductieve uitsteeksels ontstaan ​​die de as afslijten. Routinematige ferrografie kan onderscheid maken tussen snijslijtage (scherpgerande deeltjes) en glijslijtage (afgeronde deeltjes).

Veranderingen in operationele parameters die schade signaleren

Soms openbaart schade aan kantellagers zich door verschuivingen in het machinegedrag in plaats van door directe metingen.

Verhoogd startkoppel

Als de machine tijdens het opstarten of uitlopen een koppel nodig heeft dat hoger is dan normaal, is er vermoedelijk sprake van remblokinterferentie. Een gezwollen kussen (als gevolg van babbitt-kruip) of een vastgelopen draaipunt kunnen weerstand veroorzaken. Vergelijk de huidige opstartstroom of koppel met historische gegevens: een stijging van 15% is een realistische drempel voor onderzoek.

Gewijzigde olie-uitlaattemperatuur

Bij constante belasting en snelheid handhaaft een gezond lager een consistente olie-uitlaattemperatuur. Een geleidelijke stijging van 3–5°C zonder veranderingen in de omgeving of belasting duidt op toenemende wrijving in het lager. Dit is vooral opmerkelijk bij kantellagers met verloren babbitt-oppervlak, omdat de resterende remblokken meer belasting dragen.

Ongebruikelijke ruispatronen

Ervaren operators kunnen schade detecteren door middel van geluid. Klik- of tikgeluiden bij de rotatiefrequentie van de as duiden op een pad dat los zit op zijn draaipunt. Een schrapend of wrijvend geluid tijdens langzaam rollen (draaiend tandwiel) wijst op direct metaal-op-metaal contact. Ultrasone microfoons kunnen het menselijk gehoor vergroten door hoogfrequente wrijving te detecteren die weken aan hoorbare geluiden voorafgaat.

Samenvatting van indicatoren voor kritieke schade

Voor een snelle referentie zijn in de volgende tabel de dringende tekenen samengevat die onmiddellijke uitschakeling en inspectie van kantelbloklagers vereisen.

Proactieve maatregelen om catastrofaal falen te voorkomen

Hoewel het herkennen van schadesignalen cruciaal is, verlengt het voorkomen ervan de levensduur van lagers. Implementeer de volgende werkwijzen voor het kantelen van kussenlagers:

• Handhaaf de oliereinheid volgens ISO 16/13/10 of beter.
• Controleer de voorspanning en speling van de remblokken tijdens elke revisie.
• Gebruik driemaandelijks thermische beeldvorming om basispatronen vast te stellen.
• Trend trillingsgegevens wekelijks in plaats van maandelijks.
• Overschrijd nooit het specifieke draagvermogen van het lager, vooral niet tijdens kortstondige werkzaamheden.

Conclusie

Kantellagers zijn zeer betrouwbaar als ze binnen de ontwerpparameters worden gehouden, maar ze zijn niet immuun voor schade. De besproken signalen – visuele slijtagesporen, thermische afwijkingen, trillingspatronen, smeermiddelveranderingen en operationele verschuivingen – vormen een compleet diagnostisch raamwerk. Het negeren van welke indicator dan ook leidt tot een geleidelijke achteruitgang. Omgekeerd maakt snelle herkenning gerichte interventie mogelijk, waardoor wekenlange stilstand wordt bespaard en catastrofale rotorschade wordt voorkomen. Voor elke faciliteit waar hogesnelheidsturbomachines worden gebruikt, is het trainen van personeel om deze vroege tekenen van schade aan de kantellagers te herkennen niet optioneel; het is essentieel voor operationele uitmuntendheid.
