Waarom is lagerselectie van cruciaal belang bij compressoren?

Op het gebied van roterende machines dragen weinig componenten zoveel verantwoordelijkheid – letterlijk en functioneel – als het lager. Wanneer de discussie zich beperkt tot compressoren, vermenigvuldigt de betekenis van dit ogenschijnlijk kleine onderdeel zich exponentieel. Een compressor zet mechanische energie om in vloeibare energie, vaak onder hoge druk, hoge temperaturen en langdurige bedrijfscycli. De kern van dit proces ligt in de compressor lager , een precisie-element dat niet alleen de rotatievrijheid dicteert, maar ook de uitlijning, trillingscontrole en levensduur tegen vermoeidheid. Het selecteren van het verkeerde lager leidt niet alleen tot voortijdige slijtage; het risico bestaat op catastrofaal falen, ongeplande stilstand en veiligheidsrisico's. Begrijpen waarom de keuze van lagers van cruciaal belang is bij compressoren is dus geen technische aardigheid; het is een operationele noodzaak.

De fundamentele rol van lagers in compressoren

Voordat we de selectiecriteria ontleden, moeten we begrijpen wat een lager in een compressor tot stand brengt. In zijn eenvoudigste vorm ondersteunt een lager een roterende as terwijl de wrijving wordt geminimaliseerd. Binnen een compressor worden de eisen echter hoger. De as draagt ​​waaiers, rotors of scroll-elementen die gas of damp comprimeren. Deze componenten genereren radiale en axiale krachten, soms tegelijkertijd. Een compressorlager moet daarom het volgende aankunnen:

• Radiale belastingen (loodrecht op de as van de as)
• Stuwkrachtbelastingen (parallel aan de as van de as)
• Verkeerde uitlijning van thermische uitzetting of productietoleranties
• Hoge rotatiesnelheden (van honderden tot tienduizenden RPM)
• Variabele smeeromstandigheden (met olie doordrenkt, olievrij of met koelmiddel gesmeerd)

Zonder een goed gekozen lager stijgt de wrijving, wordt de warmte opgebouwd en verschuiven de spelingen. Bij olievrije compressoren wordt de uitdaging groter omdat lagers moeten werken zonder traditionele smeerfilms. Bij koelmiddelcompressoren is de chemische compatibiliteit met koelmiddelen en oliën van cruciaal belang. Daarom heeft de keuze van een compressorlager rechtstreeks invloed op de energie-efficiëntie, het geluidsniveau, het trillingsniveau en de revisie-intervallen.

Belangrijkste gevolgen van een slechte lagerselectie

Wanneer ingenieurs nuances bij de keuze van lagers over het hoofd zien, komen er verschillende faalwijzen naar voren. Elke maatregel kent verschillende operationele en financiële sancties.

Naast deze discrete fouten verslechtert een slechte selectie de volumetrische efficiëntie. Wanneer een lager een overmatige radiale slingering toelaat, wordt de compressiespleet groter, waardoor interne gaslekkage mogelijk wordt. Een compressor die ooit het nominale debiet leverde, kan stilletjes 5–15% capaciteit verliezen, gemaskeerd door andere onderhoudsvariabelen. Op dezelfde manier verandert een axiale speling die verder gaat dan de specificatie de rotorpositie ten opzichte van vaste voluten of eindplaten, waardoor de compressieverhouding dynamisch wordt gewijzigd. Deze subtiele prestatieverliezen stapelen zich in de loop van maanden op tot aanzienlijk energieverspilling.

Belastingskarakteristieken Definieer de lagerarchitectuur

Elke compressor werkt onder een specifiek belastingsprofiel. Zuigercompressoren produceren zeer pulserende belastingen omdat elke zuigerslag een koppelvariatie creëert. Scroll- en schroefcompressoren leveren soepelere, maar nog steeds cyclisch variërende belastingen dankzij intermitterende compressiekamers. Centrifugaalcompressoren leggen daarentegen stabiele radiale belastingen op hoge snelheid op, maar ook een aanzienlijke stuwkracht door drukverschillen over de waaiers.

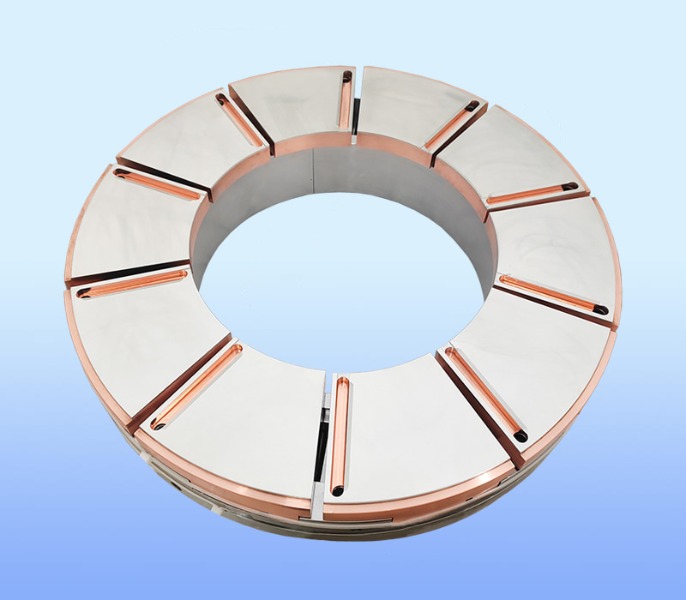

Voor heen en weer gaande toepassingen moet het compressorlager schokbelastingen tolereren. Rollagers met dikkere rolelementen of gespecialiseerde staalsoorten worden noodzakelijk. Bij schroefcompressoren genereren gepaarde rotoren zowel radiale als axiale krachten; hoekcontactkogellagers of kegelrollagers zijn dus gebruikelijk. Centrifugaalmachines maken vaak gebruik van kantellagers voor radiale ondersteuning en dubbelwerkende druklagers voor axiale controle. Als u een lagertype selecteert dat niet past bij de aard van de belasting, bijvoorbeeld door gebruik te maken van groefkogellagers in een omgeving met veel schokken, zal het deuken van de loopbaan en het micro-afspatten versnellen.

Snelheids- en temperatuurbeperkingen

Snelheid gaat niet alleen over RPM-waarden. Het gaat om de beperkende snelheidsfactor van het lager, die afhangt van de viscositeit van het smeermiddel, het kooiontwerp en het warmteafvoervermogen. Hogesnelheidscompressoren, zoals die worden gebruikt in turbo-expander-compressoreenheden, vereisen precisielagers met lichtgewicht kooien (fenolhars, PEEK of messing). Standaard kooien van gestempeld staal kunnen onder de middelpuntvliedende kracht vervormen, wat instabiliteit van de kooi en daaropvolgende scheefheid van de rollen veroorzaakt.

Temperatuur legt een ander filter op. Compressie verwarmt gas; de warmte migreert naar assen en lagers. Een compressorlager dat continu bij 120°C werkt, heeft een andere interne speling (C3 of C4) nodig dan een lager dat bij 70°C werkt. Als u thermische uitzetting negeert, bestaat het risico dat lagers vastlopen wanneer de as meer uitzet dan de behuizing. Omgekeerd leidt een te grote speling in een koudlopende compressor tot overmatige trillingen en een slechte verdeling van de belasting. Bovendien tasten hoge temperaturen standaardvetten aan en verminderen de dikte van de oliefilm. Voor compressoren die koolwaterstofkoelmiddelen gebruiken, moeten de lagermaterialen bestand zijn tegen chemische aantasting door zure bijproducten die ontstaan ​​bij gebruik bij hoge temperaturen.

Smeerstrategie en lagercompatibiliteit

Smering is de levensader van elk wentel- of glijlager. In compressoren vervult het smeermiddel een dubbele rol: koelen en afdichten. Met olie overstroomde schroefcompressoren circuleren grote hoeveelheden olie die de compressiewarmte afvoeren en de rotorspelingen afdichten. De olie smeert ook het lager van de compressor. Dezelfde olie kan echter deeltjes bevatten die het gevolg zijn van rotorcontact of veroudering. Lagers in deze omgevingen hebben een betere tolerantie voor vuil nodig, vandaar een aangepaste interne geometrie of geharde loopvlakken.

Olievrije compressoren verwijderen olie uit de compressiekamer, maar vereisen nog steeds lagersmering. Vaak worden vetgesmeerde lagers via afdichtingen of magnetische koppelingen gescheiden van de compressiezone. Hier moet bij de keuze van compressorlagers rekening worden gehouden met de nasmeerintervallen, de levensduur van het vet bij bedrijfstemperatuur en de weerstand tegen het binnendringen van procesgas als de afdichtingen verslechteren. Bij koelcompressoren is het lagersmeermiddel een mengsel van koelmiddel en olie. Mengsels met een lage viscositeit vereisen lagers met speciale oppervlakteafwerkingen of coatings (bijvoorbeeld DLC of fosfaat) om metaal-op-metaal contact tijdens het opstarten of tijdelijke omstandigheden te voorkomen.

De onderstaande tabel vat de selectieoverwegingen op basis van smering samen:

De kosten van het negeren van berekeningen voor de levensduur van lagers

Lagerfabrikanten bieden gestandaardiseerde levensduurberekeningen (L10, L10h) op basis van dynamische belasting en equivalente belasting. Veel compressorstoringen komen echter voort uit het toepassen van deze waarden zonder systeemaanpassingen. Een compressorlager kan te maken krijgen met variabele belastingen als gevolg van fluctuaties in de zuigdruk, perspulsaties of incidenteel vastlopen van vloeistoffen. Directe toepassing van steady-state levensformules onderschat de werkelijke vermoeidheid. Bovendien gaan de levensduurberekeningen uit van een schone smering en uitlijning – omstandigheden die zelden worden gehandhaafd bij werkzaamheden in het veld.

Slimme selectie houdt rekening met veiligheidsfactoren: 2x tot 3x de vereiste levensduur voor kritische compressoren, vooral in continue procesindustrieën (raffinage, chemische fabrieken, gastransport). Bovendien zijn levensaanpassingen voor verontreiniging (met behulp van levensmodificatiefactoren a2 en a3 volgens ISO 281) essentieel. Het selecteren van een lager uitsluitend op basis van het basisbelastingsvermogen zonder rekening te houden met de bedrijfsviscositeitsratio (κ) en het vervuilingsniveau (ηc) leidt tot voortijdige uitval die technici vaak verkeerd diagnosticeren als problemen met de oliekwaliteit.

Trillingen, ruis en systeemstabiliteit

Lagers beïnvloeden de akoestiek van de compressor en de mechanische stabiliteit. Door de losse interne speling kan de as binnen de lagerspeling draaien, waardoor subsynchrone trillingen ontstaan. In centrifugaalcompressoren met hoge snelheid kan deze orbitale beweging rotordynamische instabiliteit veroorzaken, waardoor vloeistofgeïnduceerde wervelingen of zweepslagen ontstaan. Deze verschijnselen beschadigen tegelijkertijd afdichtingen, waaiers en lagers. Omgekeerd verhoogt een overmatige voorspanning in hoekcontactlagers de stijfheid, maar vermindert de demping, waardoor meer hoogfrequente trillingen naar de behuizing en de aangesloten leidingen worden overgebracht.

Bij zuigercompressoren moet het compressorlager wisselende belastingen kunnen verwerken zonder overmatige radiale speling, anders veroorzaken belastingen aan de zuigerzijde cilinderslijtage. Aandrijvingen met variabele snelheid (VSD) maken de zaken nog ingewikkelder. Lagers moeten binnen een snelheidsbereik werken, waarbij natuurlijke frequenties van het aslagersysteem worden vermeden. Een lager dat stil presteert bij 1500 tpm kan resoneren bij 2400 tpm, waardoor de slijtage van de kooi wordt versneld. Daarom omvat de selectie niet alleen statische belastingswaarden, maar ook eigenwaardeanalyse van het geassembleerde rotorlagersysteem.

Onderhoudsstrategie en toegankelijkheid

Geen enkel lager duurt eeuwig. Maar selectie bepaalt hoe en wanneer vervanging plaatsvindt. Sommige compressorontwerpen plaatsen lagers in gedeelde behuizingen, waardoor inspectie zonder grote demontage mogelijk is. Andere, vooral compressoren met integrale tandwieloverbrenging, vereisen een volledige demontage om een ​​enkel compressorlager te vervangen. In dergelijke gevallen kan het selecteren van lagers met een bewezen lange levensduur (bijvoorbeeld hybride keramische kogellagers) hogere initiële kosten rechtvaardigen vanwege vermeden stilstand.

Voorspellende onderhoudsmethoden – trillingsanalyse, monitoring van olieresten, thermografie – zijn allemaal afhankelijk van lagerstoringen. Door lagers te selecteren waarvan de progressie van de storingen bekend is (bijvoorbeeld geleidelijk afbrokkelen versus plotselinge kooibreuk), kunnen operators interventies plannen. Catastrofale storingsmodi zijn onaanvaardbaar bij compressoren die steriele farmaceutische lucht of instrumentluchtsystemen in raffinaderijen bedienen, waarbij een plotselinge uitschakeling de productie of de veiligheid in gevaar brengt. De selectie van lagers omvat dus het selecteren van faalmoduskarakteristieken, en niet alleen de belastings- en snelheidscapaciteiten.

Conclusie: Selectie als strategische beslissing

De keuze van lagers in compressoren mag geen bijzaak zijn. Het is een strategische beslissing die invloed heeft op het energieverbruik, de betrouwbaarheid, de onderhoudsfrequentie en de totale eigendomskosten. Het compressorlager bevindt zich op het kruispunt van mechanische belastingen, thermische omstandigheden, smeerchemie en operationele dynamiek. Een mismatch in een bepaalde parameter verslechtert de prestaties; mismatches bij twee of meer mislukte garanties.

Ingenieurs en onderhoudsprofessionals moeten verder gaan dan generieke lagercatalogi. Ze moeten belastingspectra, thermische transiënten, besmettingsbronnen en toegangsbeperkingen analyseren. Ze moeten niet alleen de L10-levensduur berekenen, maar ook de levensduur van het smeermiddel, de vervuilingsaanpassing en de trillingsdrempels. Als het correct wordt gedaan, werkt het gekozen lager jarenlang stil, efficiënt en voorspelbaar. Als het slecht wordt gedaan, wordt het lager de zwakste schakel – en compressoren kunnen zich eenvoudigweg geen zwakke schakels veroorloven.
