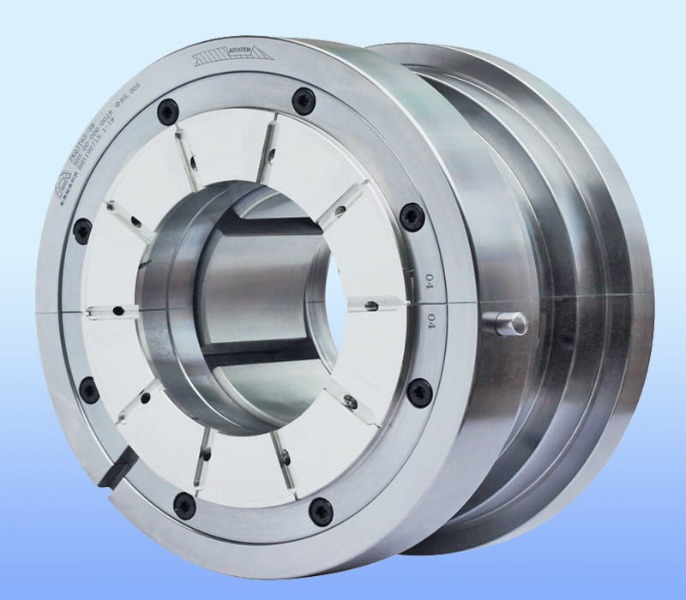

Waarom trillingsbeheersing belangrijk is voor uiterst nauwkeurige versnellingsbaklagers?

Trillingscontrole bepaalt rechtstreeks de levensduur van de lagers en de precisie van de versnellingsbak

Voor hoge precisie versnellingsbak lagers is effectieve trillingsbeheersing geen optie maar noodzaak. Overmatige trillingen verminderen de levensduur van lagers met wel 40% en veroorzaken direct positioneringsfouten van meer dan 0,01 mm bij precisiebewegingssystemen. Zonder rigoureuze trillingsdemping worden zelfs productietoleranties op nanometerniveau binnen enkele maanden na gebruik irrelevant.

Hoe trillingen uiterst nauwkeurige versnellingsbaklagers aantasten

Trillingen veroorzaken drie primaire faalmechanismen in versnellingsbaklagers: valse brinelling, wrijvingscorrosie en afbrokkeling door vermoeidheid. Elk mechanisme erodeert direct de positioneringsnauwkeurigheid en koppelconsistentie.

Valse brinelling treedt op bij trillingsamplitudes zo laag als 0,5 µm , waardoor slijtagevlakken ontstaan die de rotatiekoppelvariatie met 15-25% vergroten. Voor precisietoepassingen zoals robotgewrichten of CNC-draaitafels vertaalt dit zich in onaanvaardbare speling.

Voorbeeldvoorbeeld: In een tandwielkast voor hogesnelheidsbewerkingen werd door het verminderen van de trillingen van het lagerhuis van 2,8 mm/s naar 0,9 mm/s de retentieperiode van de lagerprecisie verhoogd van 800 uur naar meer dan 3.500 uur.

Kritieke trillingsbronnen in lagersystemen van versnellingsbakken

Het identificeren en kwantificeren van trillingsbronnen is de bruikbare stap voor elk precisie-versnellingsbakontwerp. In de onderstaande tabel worden veelvoorkomende bronnen gerangschikt op frequentiebereik en ernst.

• Fouten bij het ingrijpen van tandwielen (dominante bron) – is verantwoordelijk voor 55-70% van de totale trillingsenergie van lagers bij tandpassagefrequenties (typisch 500 Hz – 5 kHz).
• Golving van het lagercircuit – genereert trillingen bij balpassfrequenties; Golvingsamplitudes boven 0,2 µm veroorzaken een waarneembare koppelrimpel in precisietandwielkasten.
• Onbalans en verkeerde uitlijning van de as – produceert 1X rotatiefrequentietrilling; zelfs een resterende onbalans van 0,5 gram-mm verhoogt de dynamische belasting van de lagers met 18%.
• Resonantie van de behuizing – versterkt lagertrilling met factoren van 3-10 als natuurlijke frequenties samenvallen met gearmesh-harmonischen.

Bruikbare richtlijnen: Meet de trillingssnelheid (mm/s RMS) op locaties van lagerhuizen. Voor tandwielkasten met hoge precisie moeten de doelwaarden lager zijn dan 1,0 mm/s voor frequenties van 10-1000 Hz, en lager dan 0,5 mm/s boven 1 kHz.

Kwantitatieve voordelen van geoptimaliseerde trillingscontrole

Het implementeren van gerichte strategieën voor trillingscontrole levert meetbare verbeteringen op in de prestaties van versnellingsbaklagers. De volgende gegevens zijn afkomstig van gecontroleerde tests met precisie planetaire tandwielkasten (spelingsklasse P0).

• Verbetering van de positioneringsnauwkeurigheid: Trillingsreductie van 2,5 mm/s naar 0,8 mm/s vermindert de hoektransmissiefout van 0,8 boogmin naar 0,2 boogmin.
• Levensduurverlenging lager L10: Elke 50% vermindering van de trillingsamplitude verhoogt de berekende levensduur met 200% (exponentiële relatie).
• Ruisonderdrukking: Door de trilling van lagers onder de 0,3 mm/s te houden, wordt het hoorbare geluid van de versnellingsbak met 8-12 dB(A) verlaagd, wat van cruciaal belang is voor medische of laboratoriumautomatisering.
• Thermische stabiliteit: Lagere trillingen verminderen door wrijving veroorzaakte hitte; De temperatuur van de lagers daalt met 6-10°C bij 10.000 tpm, waardoor afbraak van het smeermiddel wordt voorkomen.

Praktische methoden voor trillingsbeheersing in uiterst nauwkeurige versnellingsbaklagers

1. Lagerselectie en optimalisatie van de voorbelasting

Kies hoekcontactkogellagers met klasse P4 (ABEC-7) of hoger voor precisieversnellingsbakken. P4-lagers beperken de golfvorming van het loopvlak tot minder dan 0,13 µm, waardoor hoogfrequente trillingen direct worden verminderd. Pas een lichte voorbelasting toe (2-5% van de dynamische belasting) om de interne speling te elimineren zonder overmatige hitte te genereren. Voorbelasting vermindert de trillingssnelheid van het lager met 30-45% vergeleken met speling.

2. Toleranties van behuizing en aspassing

Gebruik perspassingen (j5 tot k6 voor assen, P7 voor behuizingen) in precisietoepassingen. Een losse passing van 5 µm speling verhoogt de lagertrillingen met 120% als gevolg van vervorming van de loopring onder belasting. Voor stalen lagers in aluminium behuizingen, ontwerp voor thermische uitzetting – een passingstolerantie van 10-15 µm bij 20°C zorgt voor een goede klemming bij bedrijfstemperatuur.

3. Integratie van structurele demping

Integreer beperkte laagdemping (CLD) op lagerhuizen of versnellingsbakhuizen. Een visco-elastische laag van 1,5 mm, ingeklemd tussen stalen huiden, vermindert resonante trillingspieken met 70-85% zonder de massa aanzienlijk te vergroten. Breng voor retrofittoepassingen hoog dempende polymeerhulzen (verliesfactor >0,8) aan tussen de buitenring van het lager en het huis.

4. Smeermiddelselectie voor trillingsdemping

Synthetische oliën met hoge viscositeit (ISO VG 68-150) met kleverigheidsadditieven zorgen voor filmdemping die microtrillingen absorbeert. In tests verminderde de overschakeling van standaard ISO VG 46 naar VG 150 synthetisch de trillingsamplitude van de lagers met 22% bij 3000 tpm. Zorg echter voor voldoende doorstroming – gebruik voor precisieversnellingsbakken met hoge snelheid (>8000 tpm) ISO VG 32-46 met anti-slijtage additieven om de demping en warmteafvoer in evenwicht te brengen.

Validatie: trillingslimieten voor verschillende precisieklassen

De volgende tabel geeft praktische trillingsacceptatiecriteria voor versnellingsbaklagers op basis van de nauwkeurigheidseisen van de toepassing. Deze waarden worden gemeten aan het lagerhuis in drie orthogonale assen.

• Ultraprecisie (optische/medische robots): Lager dan 0,5 mm/s RMS (10-2000 Hz) – lagerslingering <2 µm
• Hoge precisie (CNC/werktuigmachines): 0,5-1,2 mm/s RMS – lagerslingering <5 µm
• Standaard industriële precisie: 1,2-2,5 mm/s RMS – lagerslingering <10 µm
• Actiedrempel: Als de RMS-waarde van 3,0 mm/s wordt overschreden, is onmiddellijke inspectie of vervanging van de lagers vereist

Kritische opmerking: Deze limieten zijn alleen van toepassing bij normale bedrijfsbelasting en snelheid. Tijdens voorbijgaande omstandigheden (starten, remmen, schokbelastingen) zijn tijdelijke pieken tot 2× de limiet acceptabel als de duur minder dan 100 ms bedraagt.
